Программно-аппаратный комплекс контроля электронных маркеров

По техническому заданию заказчика компания ООО «КВАДРО КОД» разработала уникальный программно-аппаратный комплекс контроля электронных маркеров. В ходе работы были учтены все требования и пожелания заказчика: от функциональных характеристик прибора до особенностей его применения при контроле производства.

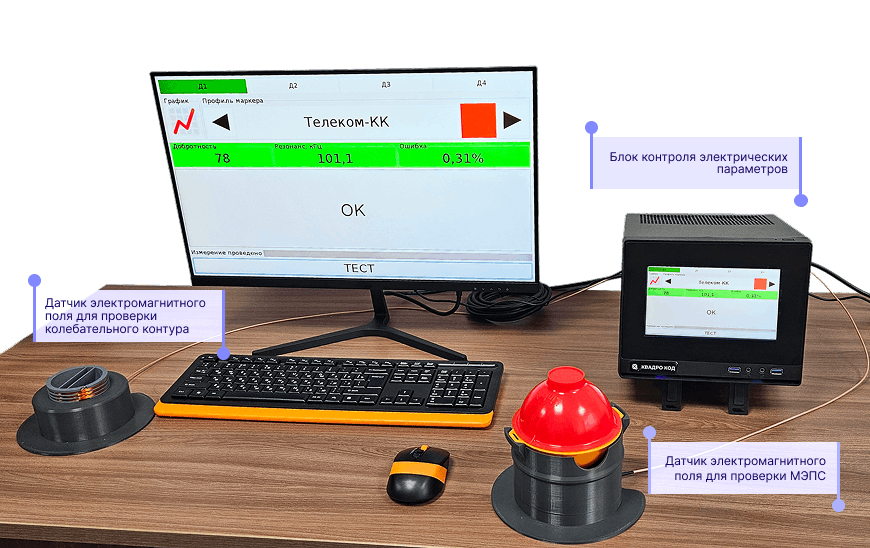

Общий вид ПАК с электронным маркером Общий вид ПАК с электронным маркером
Рис. 1. Комплекс контроля электронных маркеров

Назначение

Электронный маркер — это устройство, которое применяется при работе с подземными коммуникациями: электрическими кабелями, оптоволокном, водопроводом, канализацией, нефтегазовыми трубопроводами. Маркер закапывается в грунт над коммуникационной линией и служит ориентиром при последующем поиске. Точность его параметров критична: бракованное изделие, попавшее в грунт, означает потерянное время и дорогостоящие раскопки. Программно-аппаратный комплекс контроля электронных маркеров решает эту проблему на этапе производства.

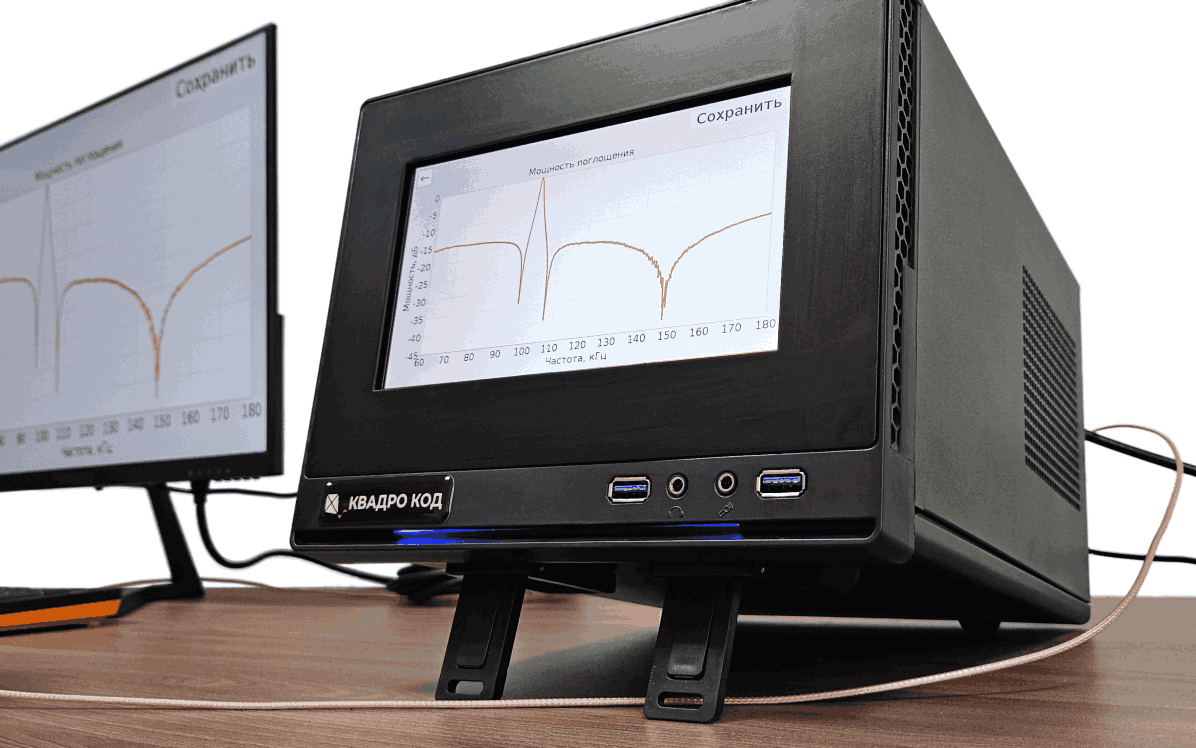

График АЧХ колебательного контура на экране ПАК График АЧХ колебательного контура на экране ПАК
Рис. 2. Результат измерения — график АЧХ колебательного контура

Возможности

Комплекс измеряет резонансную частоту, добротность колебательного контура и отклонение от номинала, отображает график АЧХ и позволяет мгновенно выявить несоответствующие стандартам изделия. Поддерживается весь диапазон стандартных частот электронных маркеров — от 60 до 180 кГц — с точностью сканирования 120 Гц.


Программно-аппаратный комплекс основан на архитектуре персональной ЭВМ и имеет привычные средства управления:

  • в корпус вычислительного блока встроен сенсорный ЖК-дисплей
  • есть возможность подключения внешнего монитора, клавиатуры и мыши

• в корпус вычислительного блока встроен сенсорный ЖК-дисплей;
• есть возможность подключения внешнего монитора, клавиатуры и мыши.


В составе комплекса два датчика электромагнитного поля: для тестирования как отдельного контура, так и собранного маркера в разных положениях. Калибровка выполняется автоматически при включении. Для работы с прибором достаточно положить маркер в датчик и нажать кнопку «Тест» на сенсорном дисплее — после измерения на экране отобразятся все характеристики маркера.

Программно-аппаратный комплекс контроля электронных маркеров — пример того, как мы подходим к разработке: от понимания задачи заказчика до готового инструмента, которым удобно пользоваться.
